兩台CTH

用手機照的...
其他的照片怎麼照都是糊的 Qrz

第一台裝好後，多花了幾晚的troubleshooting...
而第二台因為料件是原本的配置，空間剛剛好。焊完上電後，基本數值都沒問題~讚啦！

第一台測試參數：                            第二台測試參數：
------------------------------------------------------------------------------
 SG-OG：11.98 V                    |              SG-OG：11.98 V
 OG-OL：0~4 mV                      |              OG-OL：0~5 mV
 OG-OR：0~5 mV                 |              OG-OR：0~6 mV
 SG-TB+ ：95 V                    |              SG-TB+ ：95 V
 SG-PIN1：79 V                    |              SG-PIN1：78.6 V
 SG-PIN6：79 V                    |              SG-PIN6：78.6 V
 PIN4-PIN5：12.67V             |              PIN4-PIN5：12.64V
------------------------------------------------------------------------------

不過機箱還沒有著落...：P
都先用銅柱撐著 XD

==================================================================
第一台是PHILIPS料件這套，
(PHILIPS電阻備好的隔天晚上就順便焊好了，進度比較快)
有些電容礙於引腳寬度過大或板子空間太小，焊到了背面...高度增加不少
而且Rail Splitter上部份的晶體蠻燙的，機箱要怎麼規劃，要重新再思考...
另外想用UCC的變壓器加上額外的訊號模組...市面上機箱沒有剛好的...需要自己鑽孔...

除了有列的元件，其他照原作者的BoM


電阻：
1 x PHILIPS電阻/MPR24/62K
1 x PHILIPS電阻/MPR24/33K
1 x PHILIPS電阻/MPR24/470K
1 x PHILIPS電阻/MPR24/2K4
1 x PHILIPS電阻/MPR24/3K3
2 x PHILIPS電阻/MPR24/2K7
3 x PHILIPS電阻/MPR24/100R
1 x PHILIPS電阻/MPR24/7K15
2 x PHILIPS電阻/MRS25/1K5
8 x  PHILIPS電阻/MPR24/6R8
8 x PHILIPS電阻/MPR24/100K
4 x PHILIPS電阻/MPR24/220R
6 x PHILIPS電阻/MPR24/22R
2 x PHILIPS電阻/MPR24/18K
4 x PHILIPS電阻/MPR24/1M
2 x PHILIPS電阻/MPR24/2K
2 x PHILIPS電阻/MPR24/300R
2 x PHILIPS電阻/MPR24/1K5
2 x PHILIPS電阻/MPR24/10R
2 x PHILIPS電阻/MPR24/39K
2 x PHILIPS電阻/MPR24/9K31
1 x PHILIPS電阻/MPR24/1K
1 x PHILIPS電阻/MRS25/1K
2 x PHILIPS電阻/MRS25/30K9

VR：
ALPS VR/50KA/RK27

電容：
4 x BCcomponents電解電容/037/10uF/63V
3 x BCcomponents電解電容/037/100uF/50V
1 x BCcomponents電解電容/136/1000uF/50V
2 x BCcomponents電解電容/136/100uF/100V
2 x BCcomponents電解電容/135/22uF/100V
2 x BCcomponents電解電容/037/100uF/25V
1 x BCcomponents電解電容/136/330uF/50V
6 x ROE立式電解無極性電容/EKU/10uF/40V
5 x  德國WIMA電容器/MKP2/ 0.1uF 100V
1 x CDE銀雲母電容/10P/500V


連接線：(之前作耳機線的剩餘材料)
RCA座到VR，VR到CTH使用CANARE L-2T2S
CTH到耳機座( Neutrik NRJ6HM-1-AU )使用MPS Pa-325

錫：Oyaide SS-47
        FURUTECH S-070 (只用於接線)

管子：Yu-Studio 賣的250元12AU7
(為了裝CTH才買的...以後再看預算來換管：P)

經過昨天數小時的待機，還算穩定，不會有切換的狀況
剛開機不久時(約30分鐘內)的OG-OL/OG-OR直流漂移還算不錯
在5mV以內...不過隨著溫度上升，直流漂移會到12,13mV
若用風扇伺候直流漂移會降得蠻明顯的，這讓我蠻擔心裝箱後的下場...
原先看head-fi上一咖咖小箱子，還有木箱子...以為散熱小事情...
在備料時打算找人幫忙製作木盒了，幸好還沒有下單 XD

初開聲：
在焊好連接的端子以及線材後，先拿DAP和便宜的耳塞耳機測試
嗯～有聲音...沒有問題 XD
一聽就會發現到分離度很棒，音場很開闊

接X10上去，嗯...有點底噪，場面非常開闊，
和手邊的擴比有比較厚實的感覺，
換接DT990(600ohm)，高,低,包圍感都不錯，
------------------------------------------------------------------
更新！


更換buffer OP（管子還在挑～！）
Output buffer ：ADA4627-1BRZ（焊成雙OP，DIP8）
Input buffer  ： ADA4627-1BRZ （DIP8轉板）
原先是寬敞但略近略淺
換完後深度有明顯差異，寬度略減一點點，感覺比較自然些^_^

==================================================================
第二台料件和BoM一樣

錫：FURUTECH S-070
(SS-47用完了，第二台全部用FURUTECH S-070焊)
訊號線：MPS密纏機內配線
TRS座：NEUTRIK NMJ6HFD2

==================================================================


兩咖箱子...思考中...

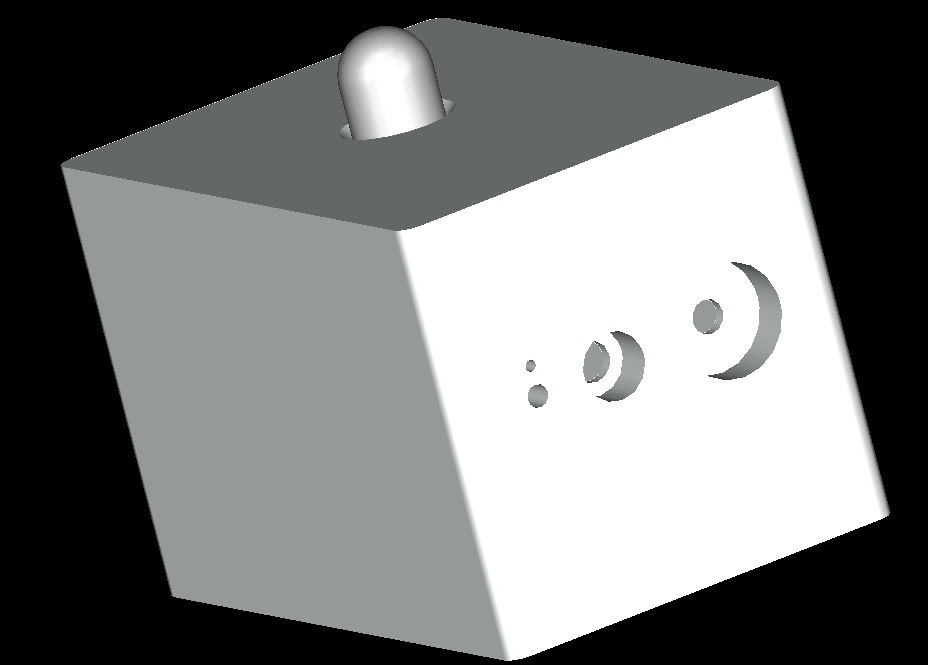

小箱子：我用CAD畫了用整顆鋁磚CNC加工的設計，鋁材行也去過了，陽極廠也找了一下
                讓我瞭解到了鋁材等級差很多，很多音響用的______，說得很驚人，其實...XD
                若是我選用中等價格的6XXX，因為CTH小小一台其實材料費是還好啦
                不過加工費用驚人！！！暫時沒有打算繼續完成它...

大箱子：打算裝c大的機箱，B大的訊號選擇模組，仁大的Buffer，u大的變壓器。
                價格也很可怕～！！！暫時沒有打算繼續完成它...

錢難賺～什麼都要漲～鎖銅柱就好！QQ
